FSCUT1000 Fiber Lazer Kesim CNC Kontrol Sistemi
FSCUT1000 Fiber Lazer Kesim CNC Kontrol Sistemi
FSCUT1000 serisi, küçük güç aralığı uygulamaları için düşük maliyetli bir fiber lazer kesim çözümüdür. FSCUT1000 FSCUT2000 sisteminden basitleştirilmiştir, hareket kontrolü ve yükseklik kontrol ünitesini bir araya getirir, uygun maliyetli bir lazer kesim kontrol sistemidir.
Model
FSCUT1000
Kontrol kartı
BMC1603
G/Ç terminal kartı
BCL4562
Motor kontrol sinyali
X / Y1 / Y2 eksenleri darbe çıkışı, maksimum frekans 3MHz
Z ekseni analog çıkış, -10 ~ + 10V
X / Y / Z eksenleri erişim kodlayıcı geri bildirimi, maksimum örnekleme frekansı 10MHz
Özel girişler
6 limit girişi: X/Y1/Z eksenleri +/- limit
Ortak girişler
6 giriş: düşük seviyeli aktif, NO ve NC'yi destekler;
Yazılım
CypOne Lazer Kesim Kontrol Yazılımı
Arayüz türü
32 bit PCI veri yolu, 132 MB/sn
Güç kaynağı
24V DC / 2A
Çalışma ortamı
Sıcaklık: 0-55 °C
Nem:% 5 -% 95 (yoğunlaşma yok)
Özel çıkışlar
2 DA çıkışı: 0 ~ 10V, 50mA
1 PWM çıkışı: seçenek için 5V / 24V, 5KHz hassasiyet (% 0.1)
Ortak çıkışlar
8 çıkış: röle çıkışı, 30V DC/5A
Faydaları
Kesme tekniği
2 aşamalı delme tekniğini destekleyin.
Raycus, Max ve Mars'ın yerli lazer markalarını destekleyin.
Fly-cut, kurbağa sıçraması, otomatik odaklama ayarı ve çift mekik fonksiyonlarını destekleyin.
İş parçası kenarı bulma ve otomatik yerleştirme vb. dahil olmak üzere gelişmiş işlevleri desteklemeyin.
Soğutma noktası, sivri uçlu iş parçası için halka yolu, bükme relif vb. dahil olmak üzere gelişmiş teknik işlevleri desteklemeyin.
Kontrol performansı
Yörünge doğruluğu 0,05 mm, konum doğruluğu 0,01 mm.
Maksimum kesme hızı 100m / dak, maksimum hareket hızı 100m / dak.
Maksimum hızlanma 1G.
Çift tahrikli portal konumu hata alarmını ve vida aralığı hata telafisini desteklemeyin.
Geri dönüş menşei işleminde limit sinyalini yakalayın.

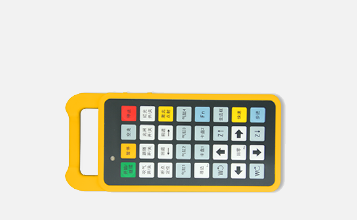

WKB (İngilizce)
Kablosuz el kumandası
WKB (İngilizce)
Sayı:1

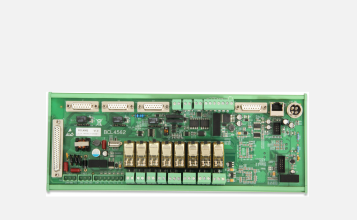

BCL4562
G/Ç terminal kartı
BCL4562
Sayı:1

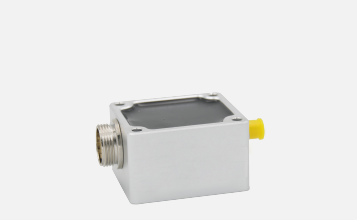

BCL-AMP
Ön yükseltici
BCL-AMP
Sayı:1

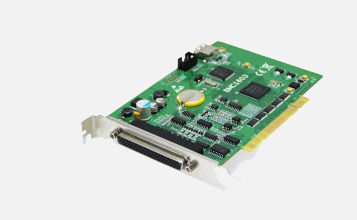

BMC1603
PCI Kontrol kartı
BMC1603
Sayı:1
Aksesuar -lar

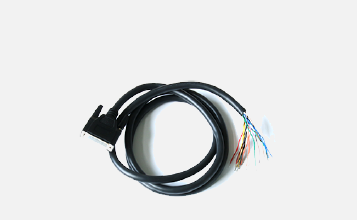

C15-1.5 / 2.5 / 4
Servo kablosu
C15-1.5 / 2.5 / 4
Sayı:4

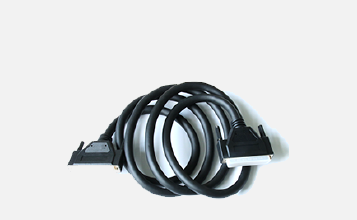

C62-2/5/10
62 pinli kablo
C62-2/5/10
Sayı:1

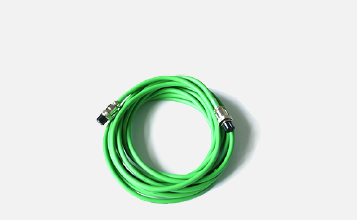

HC-15/HC-20 Serisi
4 pinli kablo
HC-15/HC-20 Serisi
Sayı:1

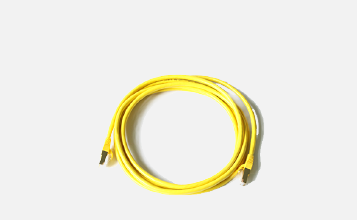

LAN-3X/LAN-0.3X/1X/7X/17X
Ağ kablosu
LAN-3X/LAN-0.3X/1X/7X/17X
Sayı:1
SPC-140 / SPC-180 / 140B / 180B
RF kablosu
SPC-140 / SPC-180 / 140B / 180B
Sayı:2
