FSCUT6000 Fiber Lazer Kesim CNC Kontrol Sistemi

FSCUT6000 High Power EtherCAT, uygun maliyetli bir EtherCAT veri yolu lazer kesim kontrol sistemidir. Kolay kurulum ve hata ayıklama, mükemmel performans ve çelik yapılar, demir kuleler, gemiler vb. için orta kalınlıkta levhaları kesmek için kapsamlı çözümler. Smooth MicroJoint, Flash Piercing ve 5 Aşamalı Piercing gibi işlevler işleme verimliliğini artırabilir; Deslag ve Köşe Tekniği gibi işlevler, kalın levhaların işlenme kalitesini artırabilir.

Teknik veri

Kontrol Yazılımı

CypCutPro Lazer Kesim Sistemi

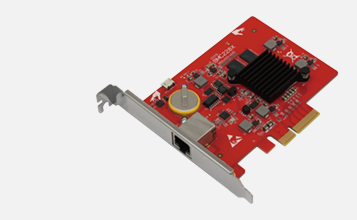

Kontrol Kartı

BMC228B

Arayüz

PCIe veri yolu, X4 ve üzeri

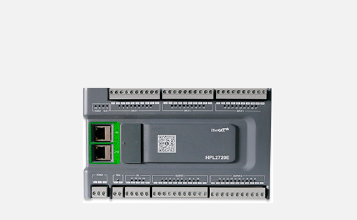

G/Ç terminal kartı

HPL2720E

Güç kaynağı

24V DC / 3.5A

Motor kontrol sinyali

EterCAT Servo

Özel çıktı

4 DA çıkışı: 0~10V, 12bit, ±20mV

1 PWM çıkışı: 24V, 5KHz hassasiyet (% 0.3)

Ortak giriş

27 ortak giriş

Aktif düşük, <15.6V

IN1 ~ IN3, 5.8V > aktif yüksek olarak değişebilir

Ortak çıktı

20 ortak çıkış

Kanal başına maksimum yük: DC 24V / 700mA

Çalışma ortamı

Sıcaklık: 0 ~ 60 °C

Nem:% 10 ~% 90 Bağıl Nem (yoğunlaşma yok)

Fayda -ları

Teknik

Pürüzsüz MicroJoint: Kolay boşaltma ve verimli üretim için MicroJoints'te pürüzsüz kesit.

Hızlı Piercing: İnce plakanın delinmesinde yüksek verimlilik için son derece hızlı piercing.

Cüruf: deldikten sonra cürufları çıkarın ve kalın plakaların delme kalitesini iyileştirin.

5 Aşamalı Piercing: Daha kalın plakalar için piercing.

Flaş Piercing: Kalın plakaların delinmesinin verimliliğini artırmak için hızlı frekans dönüşümlü delme.

Köşe Tekniği: Bir parçanın köşesinin işleme kalitesini iyileştirin.

Daire Merkezleme: işleme verimliliğini artırmak için dairesel bir plakanın merkezini hızlı bir şekilde bulun.

Tek FlyCut: Daha hızlı bir kesme hızı için kesiciyi sıfıra kaldırmadan herhangi bir grafiği kesin.

Hızlı Kesme: plakayı tek bir tıklama ile X veya Y yönü boyunca kesin.

Köşe İşaretleme: net bir işleme aralığı için kesilecek grafiklerin sınırlayıcı kutusunu işaretleyin.

Çerçeve Kenarlığı Konturu: Güvenli üretim için dikdörtgen olmayan plakalardaki parçaların plakaların içinde olduğundan emin olun.

Dahili Yerleştirme: daha yüksek plaka kullanımı için serbest ve kolay yerleştirme.

Kontrol

Gerçek zamanlı EtherCat: genişletmesi kolay.

Sanal Çoklu İstasyon: işleme verimliliğini artırmak için tek bir takım tezgahında birden fazla istasyon ayarlayın.

Yan Çarpışma Önleyici: Hareket sırasında bir yan nesne algılanırsa kesiciyi tekrar kaldırın, böylece kesiciye yandan çarpışma önlenir.

FrogLeap Skip: Eğik parçalarla çarpışmayı önlemek için seyahat sırasında kesicinin yüksekliğini akıllıca ayarlayın.

Koruyucu FindEdge: kenar bulma sırasında kesicinin rafa çarpmasını önleyin.

Tork Monitörü: servo torkunu izleyin ve hem takım tezgahının hem de operatörün güvenliğini sağlamak için ağır bir nesneye çarptığında hemen durun.

Hızlı İçe Aktarma: hızlı ve doğru olan çizimleri içe aktarmak için QR kodunu tarayın.

Bobin işleme: kesme verimliliğini artırmak için bobinler üzerinde işleme.

Mürekkep Püskürtmeli Yazıcı: parçaları zarar görmeden hızlı bir şekilde işaretlemek için kodları yazdırın.

Nozul Temizleme: nozul ömrünü uzatmak ve işleme kalitesini artırmak için nozulu otomatik olarak temizleyin.

Tork kontrolü: burulmayı önlemek için çift tahrik mili durumunu izleyin.

Esnek Hızlanma: daha uzun bir takım tezgahı ömrü için esnek hızlanma ve yavaşlama.

Hareket

Teorik kontrol doğruluğu 0,005 mm, pratik yörünge doğruluğu 0,01 mm, konum doğruluğu 0,001 mm, tekrarlayan konum doğruluğu 0,002 mm.

Sınırsız maksimum hareket hızı ve maksimum işleme hızı.

Maksimum hızlanma 2G.
